Diketahui data pixel dari gambar x terlihat pada Tabel 1.
Tabel 1. Pixel gambar x
A
|
B
|
C
|
D
|
E
|
F
|
G
| |
1
|
65
|
65
|
65
|
90
|
90
|
90
|
90
|
2
|
65
|
65
|
65
|
90
|
90
|
90
|
90
|
3
|
65
|
65
|
65
|
90
|
90
|
90
|
90
|
4
|
65
|
65
|
65
|
90
|
90
|
90
|
90
|
5
|
200
|
200
|
0
|
0
|
0
|
0
|
150
|
6
|
200
|
200
|
0
|
0
|
0
|
0
|
150
|
7
|
200
|
200
|
0
|
0
|
0
|
0
|
150
|
8
|
200
|
200
|
0
|
0
|
0
|
0
|
150
|
9
|
65
|
65
|
65
|
90
|
90
|
90
|
90
|
10
|
65
|
65
|
65
|
90
|
90
|
90
|
90
|
Lakukan filtering dengan menggunakan :
- Lowpass Spatial Filtering 1/5
- Highpass Spatial Filtering 1/9
- Lowpass Spatial Filtering 1/9
Tuliskan hasilnya (outputnya) !
Jawaban :
 |
| Gambar 1. Filter |
 |
| Gambar 2. Rumus Umum Filtering |
Dari rumus tersebut, hasil akhirnya (g(m,n)) dikalikan filternya, yaitu h.
1. Dengan menggunakan Lowpass Spatial Filtering ⅕, maka, hasil prosesnya adalah sebagai berikut :
 |
| Gambar 4. Hasil proses Lowwpass Spatial Filtering |
Karena filter LPS ⅕ tersebut yang bernilai 1 hanya ada 5, maka yang dilakukan perhitungan ya yang 5 itu, lainnya pasti hasilnya = 0. Sehingga terlihat untuk hasil 195, maka yang dijumlahkan adalah B8+A9+B9+C9+B10. Seharusnya A8$J$2+B8*$K$2+C8*$L$2 + A9*$J$3+B9*$K$3+C9*$L$3 + A10*$J$4+B10*$K$4+C10*$L$4.
Hasil dari perhitungan ini terlihat pada Tabel tengah yang berwarna merah
Hasil akhirnya diperoleh dengan cara membagi Tabel Merah dengan ⅕ (Filter)
2. Highpass Spatial Filtering 1/9,
 |

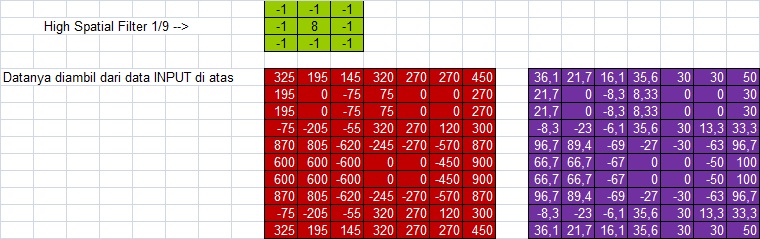

| Gambar 5. Proses Highpass Spatial Filtering 1/9 |
Untuk hasil 325 (pojok kiri atas Tabel Merah), diperoleh dengan perhitungan =A8*$J$21+B8*$K$21+C8*$L$21+A9*$J$22+B9*$K$22+C9*$L$22+A10*$J$23+B10*$K$23+C10*$L$23 (lihat baris dan kolom Nomor 1) demikian dan seterusnya baris dan kolom lain menyesuaikan.
Hasil akhir (Tabel Biru) tinggal membagi setiap nilai di Tabel Merah dengan 9.
3. Lowpass Spatial Filtering 1/9
 |
| Gambar 6. Proses Lowpass Spatial Filtering 1/9 |
Untuk hasil 260 (pojok kiri atas Tabel Merah), diperoleh dengan perhitungan =A8*$J$37+B8*$K$37+C8*$L$37+A9*$J$38+B9*$K$38+C9*$L$38+A10*$J$39+B10*$K$39+C10*$L$39 (lihat baris dan kolom Nomor 1) demikian dan seterusnya baris dan kolom lain menyesuaikan. Sebenarnya hal tersebut sama dengan menjumlah 9 nilai item saja, yaitu A8+B8+C8+A9+B9+C9+A10+B10+C10
Hasil akhir (Tabel Biru) tinggal membagi setiap nilai di Tabel Merah dengan 9.
Untuk lebih lengkapnya, saudara bisa mempelajari yang lebih detail di excel yang telah saya upload di bawah ini.
